日本航空自卫队宫古岛雷达站（简称宫古岛雷达站，东经125°19′33″、北纬24°45′51″），日本称之为航空自卫队宫古岛分屯基地（隶属于那覇基地）或者航空自卫队第53警戒队（隶属于南西航空方面队南西航空警戒管制团，警戒队队长兼分屯基地司令），亦称野原基地，位于冲绳县宫古岛市上野字野原、岛屿中央山地野原岳，最高点海拔高度108.6米，东北距那霸约280千米、西距我国台湾岛约345千米、西北距我国东南沿海约590-775千米。

　　图1  日本航空自卫队宫古岛雷达站位置示意图（一）

　　图2  日本航空自卫队宫古岛雷达站位置示意图（二）

　　图3  日本航空自卫队宫古岛雷达站地形图

　　日本航空自卫队宫古岛雷达站建于1939年，当时旧日本军先岛集团司令部在宫古岛建立基地，驻有陆军28000人、海军2000人，配置有2部侦察雷达（电波探知机），战后被美军接收；1967年12月，日本航空自卫队重新建立宫古岛分屯基地，1968年2月新编第53警戒群，2003年3月改编为第53警戒队；现任第53警戒队长兼宫古岛分屯基地司令为古田桂子，二等空佐，日本防卫大学校第43期毕业。

　　图4  二战前日军建立的宫古岛雷达站

　　图5  现任第53警戒队长兼宫古岛分屯基地司令古田桂子

　　宫古岛雷达站（宫古岛分屯基地、第53警戒队），下设总括班、监视小队、通信电子小队、基地业务小队等单位，占地面积约13.1万平方米，建有直升机着陆场和宿舍区，装备有J/FPS-7型三坐标防空警戒雷达系统和J/FLR-4A型电子侦察系统（日本称之为地上電波測定装置）。

　　图6  日本航空自卫队宫古岛雷达站卫星图2010.3.6（北）

　　图7  日本航空自卫队宫古岛雷达站卫星图2010.3.6（东）

　　J/FPS-7型三坐标防空警戒雷达系统（东经125°19′31″、北纬24°46′04″），由指挥中心、J/FPS-7型三坐标防空警戒雷达天线系统、数据处理中心等组成，坐落于宫古岛分屯基地的北端，由宫古岛分屯基地监视小队负责管理和操作；J/FPS-7型三坐标防空警戒雷达天线系统，由远距离探测天线和近距离探测天线组成，远距离探测天线由单面天线阵组成，近距离探测天线由三面天线阵组成（外观呈圆球形），具有海空目标航迹跟踪管理和电子对抗功能。

　　图8  J/FPS-7型三坐标防空警戒雷达系统组成示意图

　　图9  J/FPS-7型三坐标防空警戒雷达系统卫星图2010.3.6（西）

　　图10  J/FPS-7型三坐标防空警戒雷达系统近距离探测天线实景图

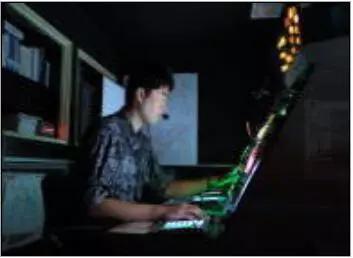

　　图11  日本航空自卫队宫古岛分屯基地监视小队工作场所实景图

　　雷达探测距离（亦称雷达作用距离），与雷达性能和目标的截面积有关；通常，雷达发射功率越大，天线增益和接收机灵敏度越高；目标的截面积越大，则探测距离越远；此外，还受到地球曲率、气象条件等多种因素的影响。鉴于雷达性能、目标截面积等保密性强，具有不可知性，而气象条件变化快、时效性要求高，因此，这里我们仅考虑地球曲率影响，来简单地计算一下部署于宫古岛野原岳（海拔高度108米）的J/FPS-7型三坐标防空警戒雷达近距离探测天线对不同高度空中目标的最大探测距离D（单位：千米）。

　　计算公式为：

　　D=4.12×（H11/2+H21/2）

　　假设J/FPS-7型三坐标防空警戒雷达近距离探测天线高度为50米，则H1=158米，计算结果如下表所示：

　　图12  J/FPS-7型雷达系统近距离探测天线最大探测距离示意图

　　J/FLR-4A型电子侦察系统（东经125°19′35″、北纬24°45′45″），由1座六角形钢筋混凝土结构指挥大楼（楼顶正中有2座电子侦察天线，外罩呈圆形，直径5.5米）、2座大型钢结构双层电子侦察天线支撑塔（large two-tiered antenna-bearing towers，日本称之为鉄骨造空中線タワー）组成，其中，1座天线支撑塔直径20米、另一座天线支撑塔直径15米，坐落于宫古岛分屯基地的东南侧，由宫古岛分屯基地通信电子小队负责管理和操作。

　　图13  J/FLR-4A型电子侦察系统卫星图2010.3.6（西）

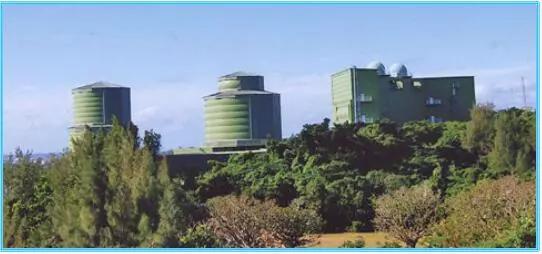

　　图14  J/FLR-4A型电子侦察系统实景图

　　图15  六角形指挥大楼实景图

　　图16  正在建设中的2座大型双层天线支撑塔实景图

　　电子侦察，就是使用专门的电子技术设备进行的侦察，如无线电技术侦察、雷达侦察和电视侦察等，主要任务是侦察、侦听敌方雷达、无线电通信、导弹制导等电子设备发射的信号，获取其技术参数、通信内容、所在位置等情报；无线电技术侦察，则是通过设在全球各地的固定侦听站和测向站来实现对无线电信号的侦听和测向，从其工作性质和工作方式可分为无线电侦听、无线电侦收和无线电测向三大类，其中，无线电侦听是指对敌方的无线电通话进行截听；而无线电侦收的目标则是敌方的无线电电报、电传、电视和传真等图像信号。显然，J/FLR-4A型电子侦察系统即为无线电技术侦察系统，根据相关资料介绍，日本FLR系列电子侦察系统均装备有HF（高频，3-30MHz）、VHF（甚高频，30-300MHz）、UHF（特高频，300-3000MHz）、SHF（超高频，3-30GHz）等天线，可全方位接听空中的各种电子信号，通过检测与跟踪电子信号及其发射源来判别空中运动目标以提供早期预警，同时，通过收集电子情报来改进电子支援系统和电子对抗系统及技术；与J/FLR-4型电子侦察系统相比，J/FLR-4A型电子侦察系统的天线支撑塔直径都有所扩大，可以合理地猜想出其性能得到了进一步的提升。鉴于电子侦察系统性能的保密程度极高，目前从公开渠道可获得的相关资料极少，据日本公开报道，2012年4月13日朝鲜“银河3号”运载火箭发射后，部署于宫古岛和福江岛上J/FLR-4A型电子侦察系统均对其实施了有效探知，说明其侦察范围基本覆盖了东海区域；而根据国内的相关资料（将其称之为“FURAFO”无线侦听和雷达系统），其电子侦察的覆盖范围可达我国大陆沿海地区和台湾。（作者署名：知远战略与防务研究所）
