近日，在某微博大V的发布中透露了052D冷热共架通垂的布局并展现了相关图片，这也再次证明了052D是采用的冷热共架通用垂发系统。

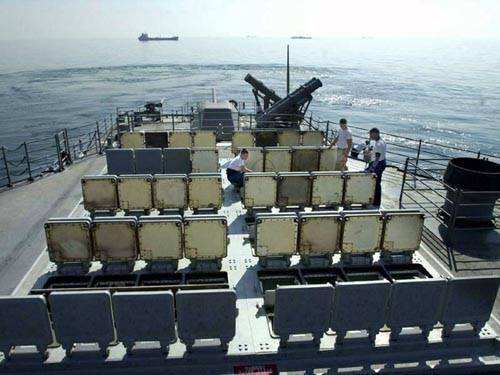

冷发射的052D驱逐舰前部垂发单元

　　据相关文字透露，052D采用的是冷热共架通用垂发系统中的中型型号，据悉，该冷热共架通垂系统，其一个模块有8个单元，每个单元直径最大0.85米，大型型号型深9米，中型型号型深7米，小型型号型深3.3米，可容纳1~4枚导弹，用于防空、反潜、反舰和对陆攻击，也可以用于未来的反导导弹的发射。

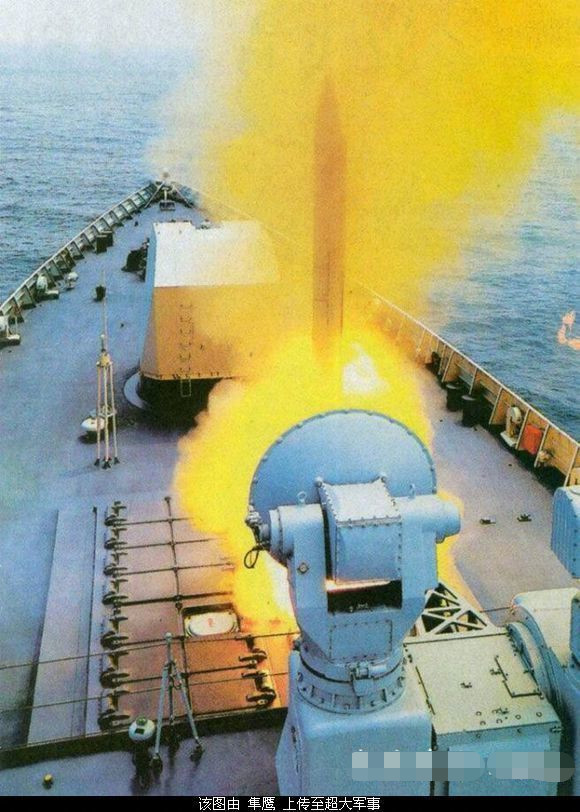

热发射的052D驱逐舰前部垂发单元

　　而在052D上，布置的格局是前32单元加后32单元，共计64个单元，在前32单元中，前部16单元布置的是海红旗9B远程防空导弹，后面的16单元布置的是鹰击18反舰导弹，而在后部的32单元中目前布置均为海红旗9B远程防空导弹，共有48单元布置防空导弹，当然在这48单元中，也可以布置PL-12对空导弹的舰空版或者海红旗16B中程区域防空导弹，据猜测，在采用中程防空弹的布局下，其有可能采用一个单元多枚中程区域防空导弹的布置。同时在采用海红旗9B发射时候采用的应该是冷发射筒发射方式，即采用高压空气将防空弹射出仓，然后在一定高度点火跟踪目标并最终击落目标的方式，这也是俄罗斯里夫M远程舰空导弹的发射模式。

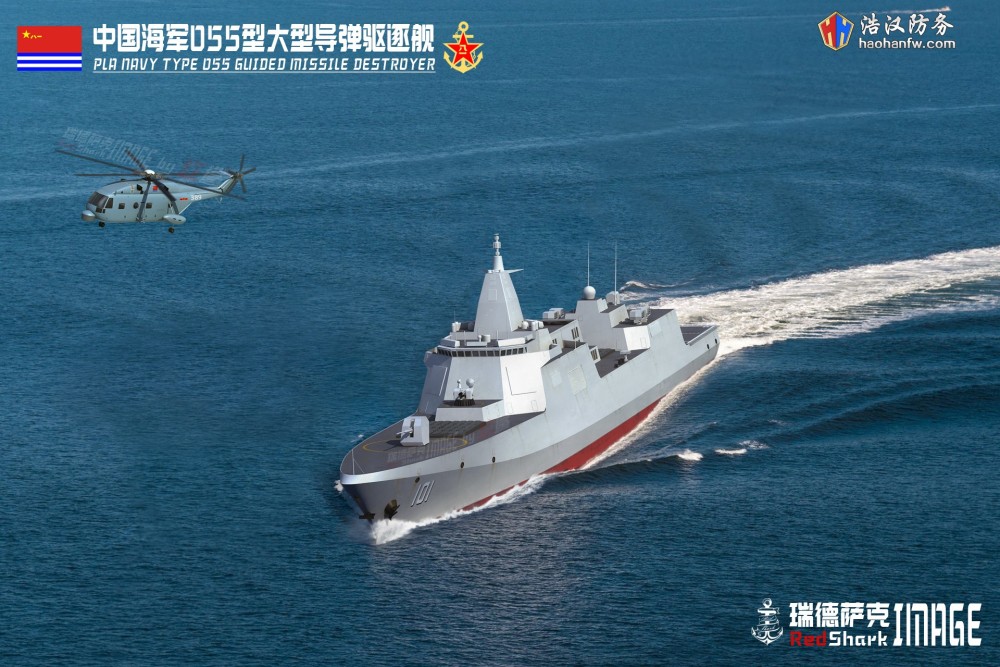

中国海军055型万吨大驱垂发也将是冷热共存

　　该款通垂的大型版用于中国目前最大的在建驱逐舰055型刃海级万吨大驱，据信，大型版也可以发射未来的反导导弹，即类似于美国标准-3反导导弹的系统。就大型版来说，可以参考的有美国最新的MK57系统和过往的MK41系统。

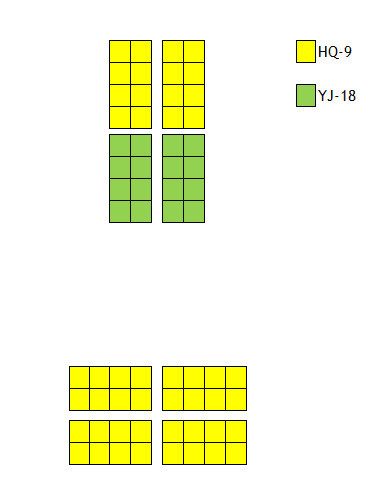

猜测052D上垂发单元导弹分布图

　　MK-57系统用于美国新建的DDG-1000朱姆沃尔特级万吨大驱，在该级驱逐舰上，共布置了80个MK-57垂发单元，该发射系统每个模块重15.24吨，长4.33m，宽2.29m，高度7.925m，每个模块有四个发射井单元，单一导弹井单元为71厘米，深度7.19米，目前MK-57主要应用于DDG-1000，这是目前美国最大的垂发系统，仅次于中国的冷热共架通用垂发系统。就MK-57系统而言，其可以列装美国现役各款防空，反导，反舰及对陆攻击弹药，在此之前，美国使用的主要是MK41垂发系统及MK-48轻型垂发系统。

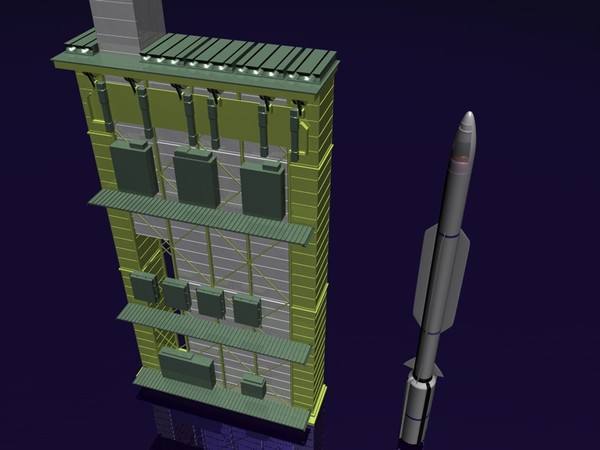

MK-57垂发系统用于美国新建的DDG-1000朱姆沃尔特级万吨大驱

　　MK-41为八单元一个模块，每个单元直径为635毫米，长度有5.79m和6.71m和7.70米三种，分别为MK13&14&15三种储运箱，在ESSM北约海麻雀改进型的安装上，一个单元可以安装四枚ESSM导弹，所谓一坑四弹就由此而来，此外MK-41还可以安装标准2系列远程防空导弹和标准3系列反导导弹，及战斧舰载版巡航导弹，其可以对舰、对陆发起攻击。

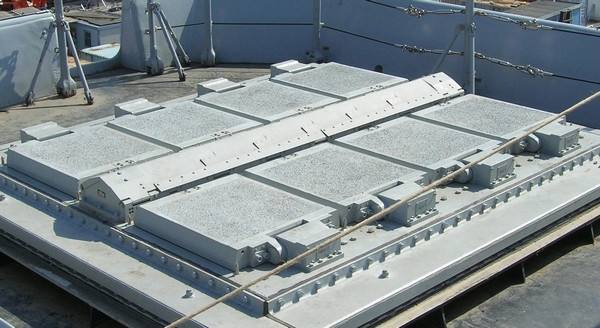

美国的MK41热垂发

　　MK-48为轻型垂发系统，仅可发射海麻雀系列防空导弹，一般装于舰身中部上层建筑的两侧。

　　除此之外，还有欧洲地平线驱护舰计划用于发射紫菀15/30的席尔瓦垂发系统，目前在法国地平线驱逐舰上最常用的席尔瓦A50型，紫菀15用于中近程防空，紫菀30用于远程防空。此外，法国还正以“席尔瓦”系统为基础，研制一种既可发射“紫菀”又可发射最新研制的SCALP海军型巡航导弹的通用垂直发射系统。

欧洲地平线驱护舰发射紫菀15/30的席尔瓦垂发系统

　　俄罗斯近来的垂发武器发展也异常迅猛，其研制了最新的冷发射型鲁道特舰对空导弹系统，该系统是由陆基防空导弹S-400衍生发展而来，其垂发系统可以发射远程的48N6、中程9M96和近程的9M100防空导弹，48N6和9M96均采用一个单元一枚导弹方式，而短程的9M100则采用一个单元四枚导弹的布置。目前9M96型中程弹和9M100短程弹用于20380守护级护卫舰。而远、中、近程弹据配装的则属于俄罗斯22350型戈尔什科夫级护卫舰。

俄罗斯的冷发射型鲁道特舰对空导弹系统

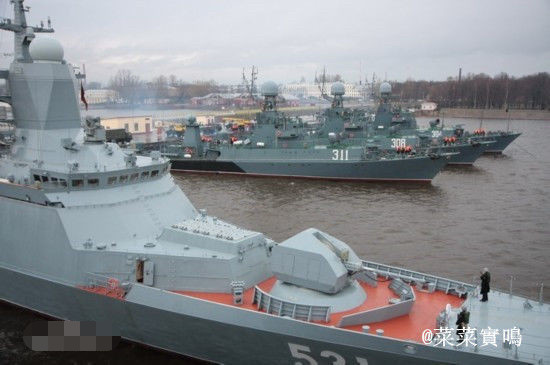

　　此外，俄罗斯还专门为口径-N反舰导弹及缟玛瑙&布拉莫斯反舰巡航导弹设计了单独的3S14U1冷发射式八联装垂直发射器；并将其布置于暴徒M1级轻型护卫舰和出口印度的11356M型护卫舰，及22350型护卫舰，在22350型上共布置了两套模块，16个单元的3S14U1垂发系统。

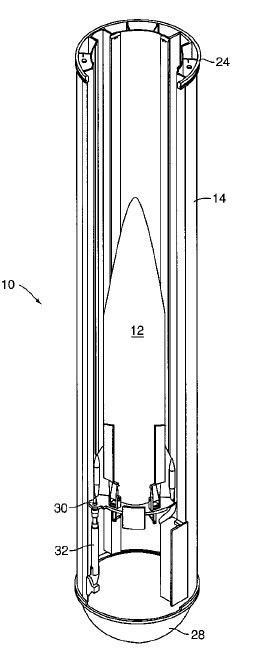

可能用于052D上垂发导弹载弹的方式

　　总的来看，目前我国的冷热共架的通用垂发系统，对导弹的兼容性和适配性最好，尺寸跨度也最大，相信，其将配装中国新一代驱护舰，驰骋在万里海疆之上，显示着中国军工人的智慧和才华！（作者署名：浩汉防务）
