前不久，法国泰利斯（Thales）公司披露了印度版“阵风”战斗机的传感器详细清单，包括有采用有源相控阵技术的（AESA） RBE 2雷达、“频谱”电子战系统、通信导航和识别系统（CNI），驾驶舱显示系统、发电系统和后勤支持组件。这里，我们就来看看其有源相控阵雷达和频谱电子战系统。看空天认为，其性能基本和中国空军现役的歼-10C的相关系统相当。

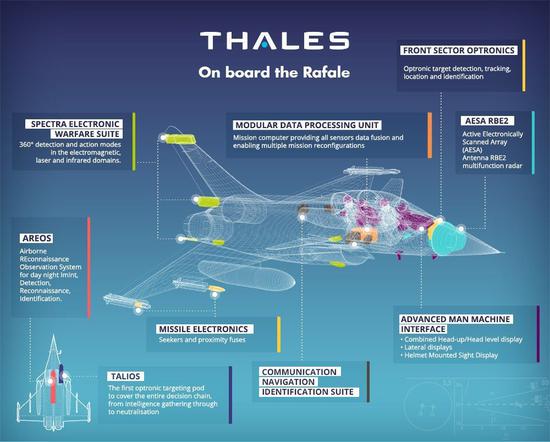

　　泰利斯公司披露的印度版“阵风”战斗机的传感器详细清单。

　　有源相控阵版本的RBE2雷达是在现役的无源相控阵版本RBE2脉冲多普勒雷达基础上发展起来的，与无源相控阵的RBE2相比，新的雷达探测距离更远，抗干扰能力更强。据分析，其对5平方米的目标探测距离大约在200公里左右。

　　有源相控阵版本的REB2雷达。

　　作为一种四代半战机，“阵风”战斗机并不具备真正意义上的隐身功能，它在高威胁环境下生存主要靠泰利斯公司研制的“频谱”（SPECTRA）内置式电子自卫系统了。SPECTRA是“反制针对阵风飞机的威胁的自卫装备”的缩写。“频谱”分为几个不同的模块，分布在机身各处，通过专用的电子战数据总线中央处理器相连。这是一套完整的一体化的电子战设备，而且完全内装，没有外挂的干扰吊舱和箔条/曳光弹投放器，因此这些电子系统的各种传感器、干扰机可以说见缝插针地分布在战斗机的各个“角落”。

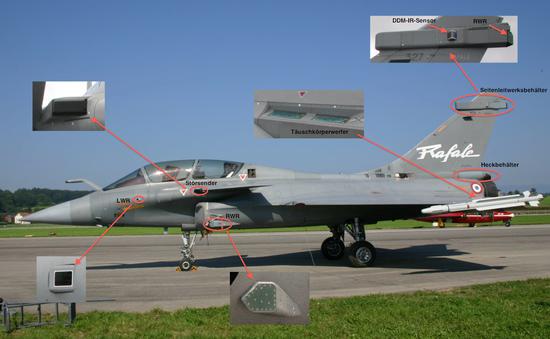

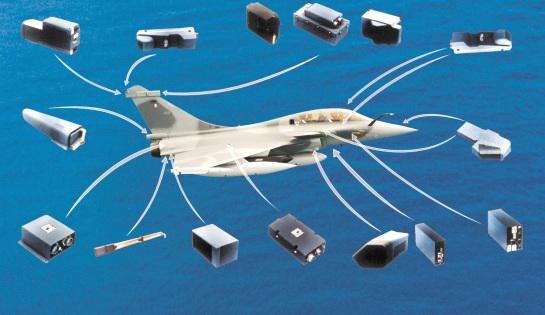

　　“频谱”系统的传感器分布图。

　　“频谱”内置电子自卫系统的主要设备包括：

　　3个雷达告警接收机（RWR）。其中两个位于进气口后部两侧，采用了近似保形设计，以减少机身的雷达散射截面积，一个位于垂尾顶部的条形电子仪器仓后部下方，每个接收机覆盖范围为120度，覆盖的频率范围为2-40GHz（另有资料显示其最低副高200MHz频率范围），通过与数据库中的资料进行对比，可识别来袭对手，其有效作用距离可达200海里以上。有资料显示，其对雷达目标的探测精度达到了0.1度，基本和美国F-22A的无源探测系统相当。相比之下，典型的三代机装备的雷达告警器的定位精度为5到10度左右，幻影-2000-9的提高到了1度。0.1度的精度意味着，其角度精度已经达到有源雷达的水平，足以使“阵风”在雷达不开机的情况下发动攻击，或是将这些信息通过数据链传送给己方的防空压制战机分队，让其直接以反辐射导弹发动攻击。

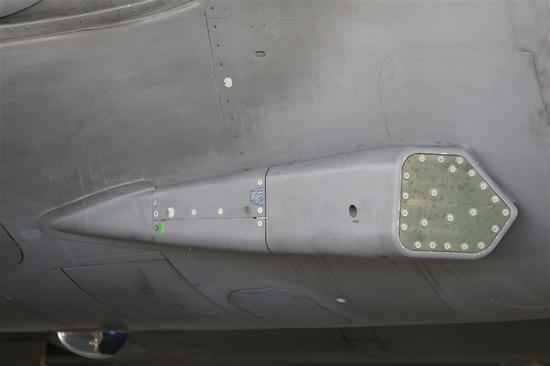

　　进气口两侧的雷达告警器。

　　2个DDM导弹逼近告警器（MAW），主要用于对导弹发动机工作阶段进行探测和定位。位于垂尾上部的电子仪器舱两侧。较老的型号采用了两个相较的平面设计，而最新型的DDM-NG（新一代导弹逼近告警器）则使用了半球形的外罩，内部装有鱼眼镜头，其探测范围覆盖战机360度。

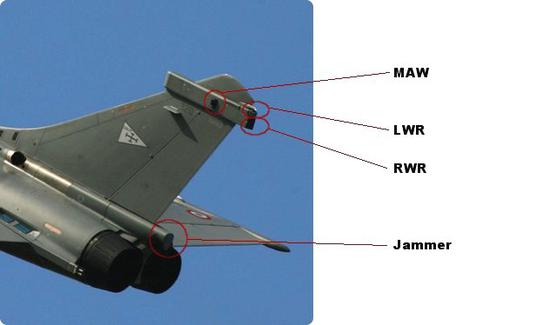

　　垂尾电子仓特写，从上至下依次为航行灯（或防撞灯）、激光告警接收机、雷达告警接收机天线，侧面为导弹逼近告警接收机。

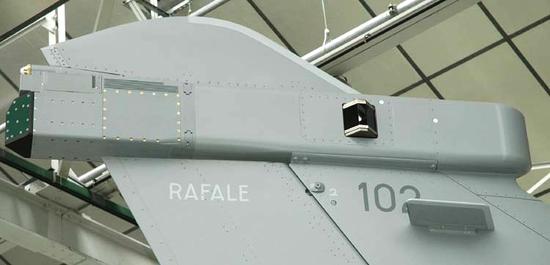

　　垂尾电子舱侧面为早期版本的导弹逼近告警传感器，尾部由上至下依次为航行灯、激光告警接收机、雷达告警接收机。

　　3个激光告警接收机（LWR），其中两个位于机鼻两侧，一个位于垂尾顶部武器舱后部中间，每个能提供120度的覆盖。可以实现对激光源的定位于用途分析。目前，大量地面防空火力采用光电传感器而非雷达，越来越多的飞机也开始装备红外搜索跟踪装备，其中包括激光测距仪。在这种情况下，实现激光告警能帮助飞行员确定威胁来源、采取规避措施就越来越重要。

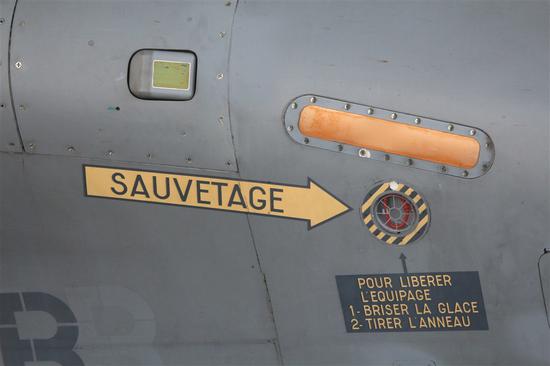

　　左上角方形窗为机鼻激光告警接收机。

　　3部有源干扰机，其中两部位于鸭翼根部，负责前半球干扰，另外一个位于垂尾翼根。其有源干扰机采用有源固态相控阵技术，能同时干扰8个目标。干扰机可形成敏捷波束，在干扰一个目标时，不会被其他目标截获。据称，该干扰机具备隐身干扰模式，目前尚不清楚隐身干扰模式的具体作用机理，但可能使用了主动对消技术。

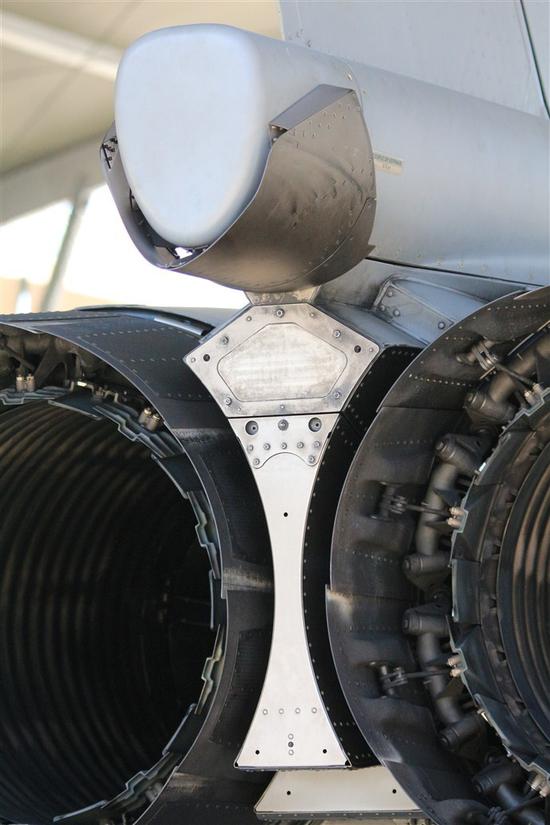

　　垂尾根部的雷达干扰机。为防热，使用耐高温金属保护。

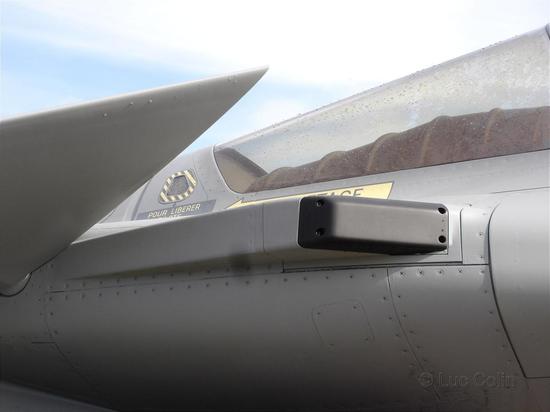

　　鸭翼根部的干扰机，和歼-10B/C的十分神似。

　　另外，在靠近机翼后缘的机体部分，类似于尾撑的部分，安装有红外干扰弹/诱饵抛放装置，而在机尾两侧还安装有箔条投放装置。

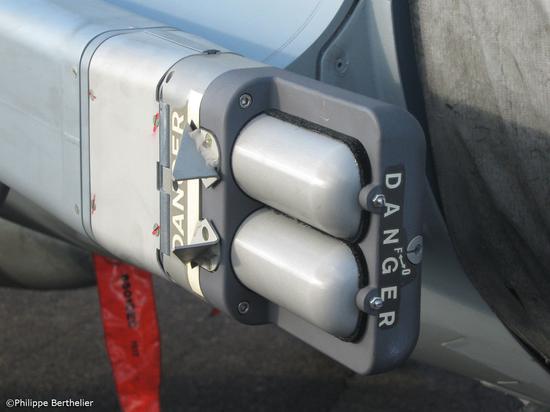

　　机尾的箔条投放装置。

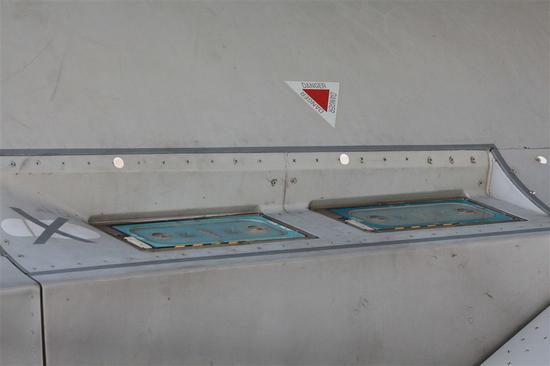

　　机身后部的红外干扰弹和箔条投放器。

　　和F-35的分布式孔径系统相比，“阵风”似乎还少了一部红外搜索跟踪系统，但实际上，“阵风”装备有红外搜索与跟踪系统，虽然名字是独立的，但是该系统与“频谱”系统密切集成在一起，其作用和美国F-35毫无二致。

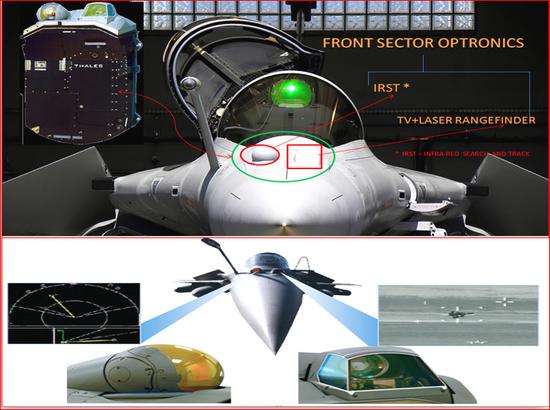

　　圆球装传感器为红外成像，方窗型为电视加激光测距仪。

　　“阵风”的红外搜索和追踪系统名为“前扇区光学系统”（FSO，法语缩写OSF），装载于“阵风”战斗机座舱前部，以用于搜索、目标识别、测距、自动目标识别和跟踪。FSO被认为是一部真正的被动的光电雷达，能提供远程侦察、空对空以及空对地多目标角度跟踪与测距，敌我识别等任务，在与火控雷达及“频谱”电子战系统密切配合下，大大的提高了“阵风”的态势感知能力。FSO具有以下几点优势；通过TV的外形识别，减少误伤机率；减少雷达开机时间，降低被发现的概率；用于发现和跟踪敌方隐身战机；利于追踪进行反雷达跟踪战术防御机动的敌方战机； 提供精准测距，角度追踪与目标识别服务；协助对地精准打击轰炸任务。

　　DDMNG下一代导弹告警系统，印度版本或将装备该型导弹逼近告警系统。

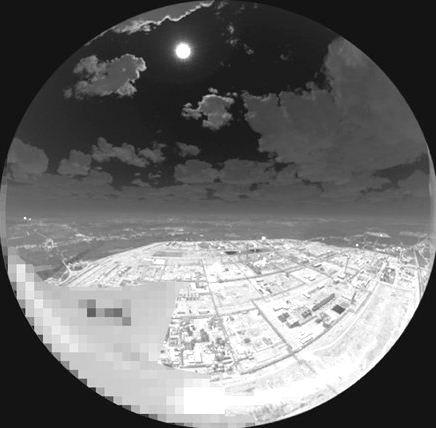

　　导弹逼近告警器的图像。

　　FSO由两个模组子系统构成：第一部分为第三代红外成像线模块，能全天候在远距离外监视并自动追踪多个空中或地面目标。第二部分为TV/激光测距仪模块，其能生成高分辨率目标影像，可在远距外进行测距，敌我识别以及目标排序功能。FSO在高空对空中目标有效探测距离130公里， 低空约110公里；其TV影像识别距离50-55公里；激光测距仪有效测距距离22至40公里。

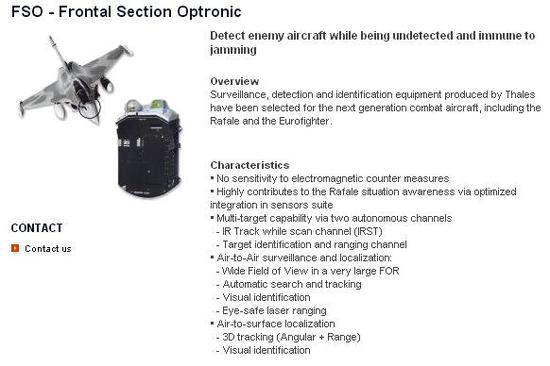

　　前扇区光学系统。

　　在2001年的测试中，FSO上的TV光电跟踪系统曾经在穿透薄云后，成功在红外型米卡空空导弹的有效射程外跟踪到一架“幻影”2000D。在2003年的试验中，一架使用空对空光电摄像模式的“阵风”战斗机能在6100米高度，对约90公里处的一架空中加油机进行持续监视跟踪。（作者署名：看空天）

　　各系统分布。
